На рисунках приведён пример выполнения трёх работ задания №2.
Чертежи выполнены с учетом требований, предъявляемых к выполнению учебных заданий, изложенных в методических указаниях.

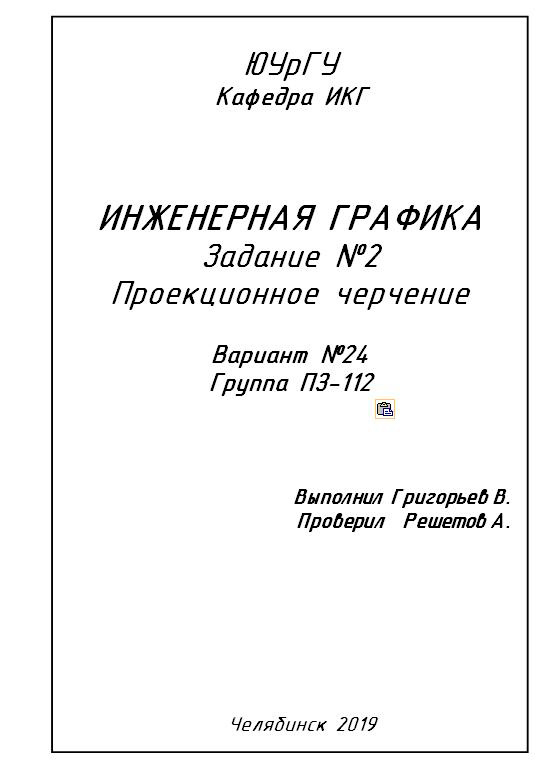

Рис 1. Титульный лист задания №2

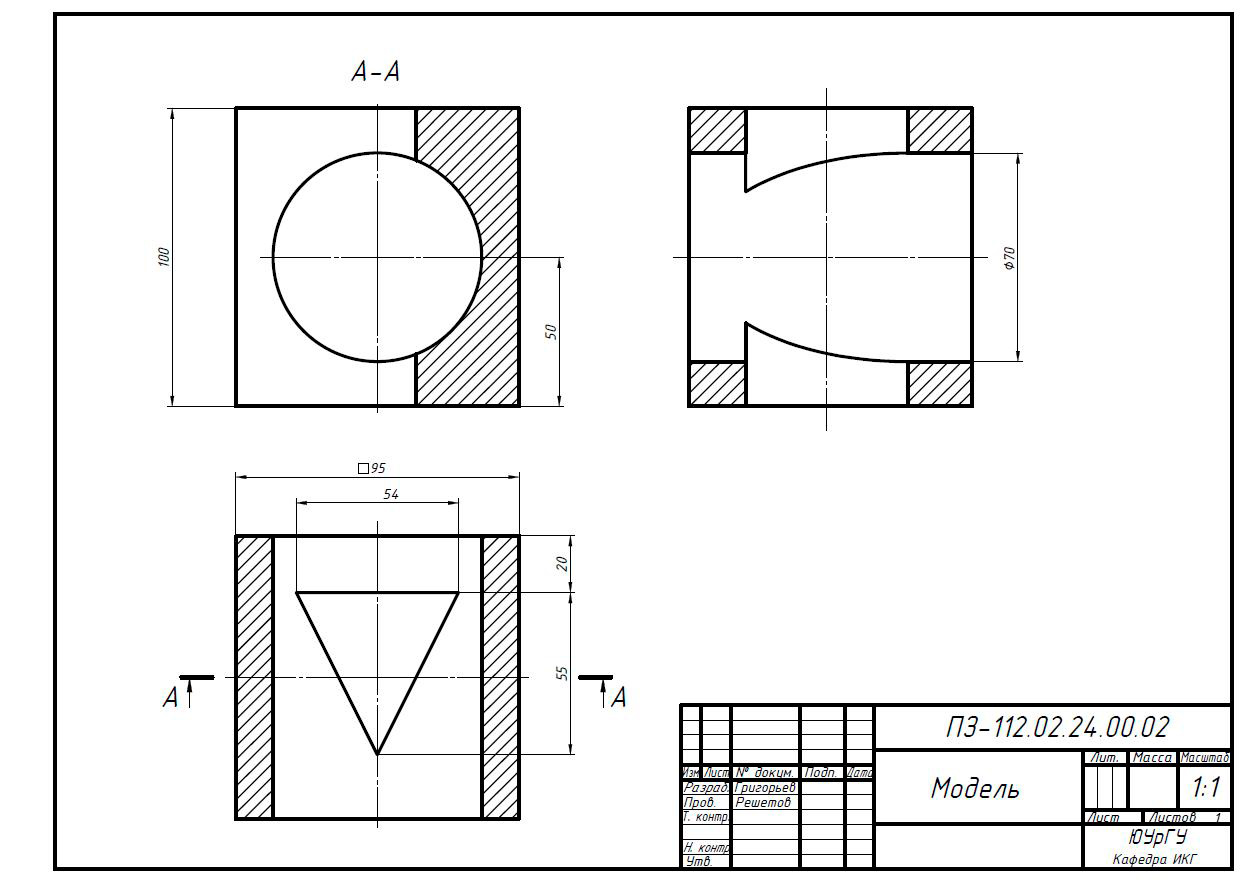

Работа №1. Виды

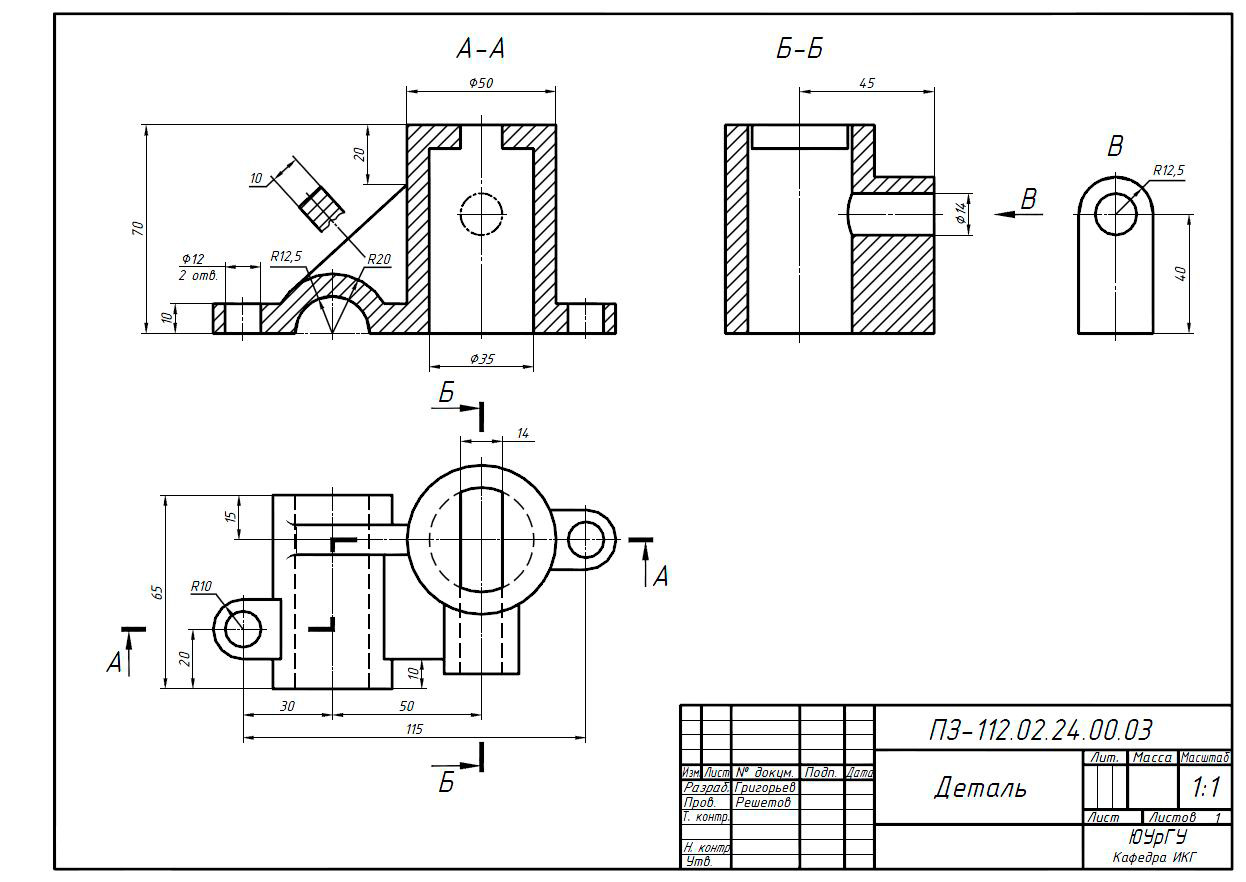

Работа №2. Простые разрезы


Работа №3. Сложные разрезы
